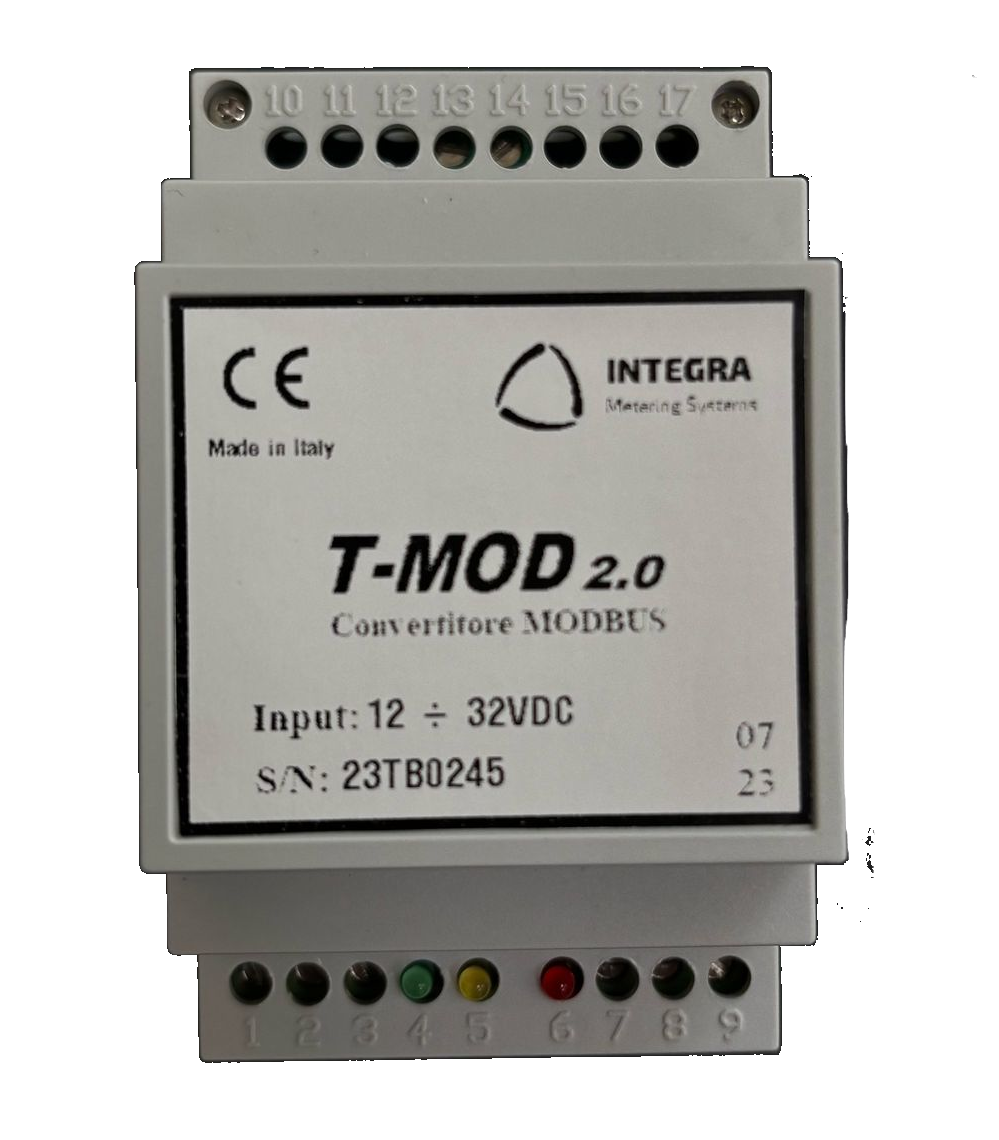

Tmod 2.0 – Dispositivo convertitore da IEC62056-21 a Modbus (RTU)
Il modulo di conversione T-Mod 2.0 è progettato per interfacciare i contatori Itron SL7000 con la rete ModBus, utilizzando le porte di comunicazione RS232 o RS485. Questo dispositivo permette la lettura dei dati da uno o due contatori, a seconda della versione scelta. La comunicazione tra il modulo e il contatore avviene seguendo il protocollo conforme alla norma CEI EN 62056-21, che regola lo scambio di dati con contatori elettronici.
Caratteristiche principali:
- Protocolli di comunicazione: Il T-Mod 2.0 utilizza il protocollo CEI EN 62056-21, configurando la porta del contatore SL7000 per iniziare lo scambio di dati. Il contatore invia un insieme di dati pre-programmati, includendo codici OBIS e i relativi campi dati.
- Formato dati: Il formato di trasmissione è ASCII con struttura a 1 bit di start, 7 bit di dati, 1 bit di parità pari, e 1 bit di stop, con velocità costante di 19200 baud.
- Memorizzazione e trasmissione: I dati letti dal T-Mod 2.0 sono memorizzati nel dispositivo e poi ritrasmessi senza modifica verso l’interfaccia RS485 per la connessione con il sistema ModBus RTU. Il baud rate in questa fase è configurato a 19200 baud, 8E1.
- Compatibilità ModBus: I dati possono essere formattati a 32 o 64 bit secondo le specifiche del protocollo ModBus RTU, rendendo il dispositivo ideale per l’integrazione con infrastrutture esistenti di monitoraggio e controllo.
Questa soluzione è efficace per implementare sistemi di lettura dati in impianti che richiedono il monitoraggio dell’energia in tempo reale, facilitando l’integrazione con sistemi basati su ModBus.
TMod – Dispositivo convertitore da IEC62056-21 a Modbus (RTU/TCP)
Il modulo di conversione T-Mod è stato progettato per interfacciare i contatori Itron SL7000 tramite le porte di comunicazione RS232 o RS485 con una rete ModBus. Questo modulo consente la lettura dati da uno o due contatori, a seconda della versione scelta. La comunicazione tra il dispositivo e i contatori segue il protocollo conforme alla norma CEI EN 62056-21, che regola lo scambio dati per i contatori elettronici.
Caratteristiche principali:
- Protocollo di comunicazione: La porta del contatore SL7000 deve essere configurata in base alla norma CEI EN 62056-21. Il modulo inizia uno scambio dati che permette al contatore di trasmettere l’insieme completo dei dati programmati.
- Formato di trasmissione: I dati sono trasmessi in formato ASCII con una struttura specifica (1 bit di start, 7 bit di dati, 1 bit di parità, e 1 bit di stop), mantenendo una velocità costante di 19200 baud. Il tempo di risposta del contatore è di 20 ms, con un timeout intercaratteri di 30 ms.
- Struttura dati: Ogni linea di dati contiene l’identificatore programmato o il codice OBIS, il campo dati con l’unità di misura programmata, seguita da un timestamp per i dati storici, e un checksum come controllo di errore.
- Interfacce supportate: I dati raccolti sono memorizzati dal modulo T-Mod e trasmessi verso un’interfaccia RS485 o Ethernet, utilizzando il protocollo ModBus RTU o ModBus TCP (solo su Ethernet).
- Formati supportati: I dati possono essere rappresentati in formati 32 o 64 bit, in linea con le specifiche ModBus RTU o ModBus TCP, per una maggiore flessibilità di integrazione con le infrastrutture esistenti.
Questa soluzione offre un sistema efficiente per la gestione e il monitoraggio in tempo reale dei consumi energetici tramite i contatori Itron, integrandosi facilmente con le reti di comunicazione standard.
